PODNOŽJE : INTEL LGA1700
ZA PROCESORE : 14/13/12. generacije Intel Core, Pentium i Celeron
FORMAT : ATX Form Factor 30,5 x 24,4 cm
SOIC : Intel Z790 Express
MEMORIJA :
4 x DDR5 (7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5400 / 5200/ 4800/4400MHz) ukupnog kapaciteta do 256 GB, podrška za dvokanalni prijenos i Extreme Memory Profile (XMP), podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 i ne-ECC Nemeđuspremljeni DIMM 1Rx8/2Rx8/1Rx16
RAID : DA (0,1,5,10) NVMe SATA
UTOR ZA PROŠIRENJA :
CPU:
- 1 x PCI Express x16 utor, podržava PCIe 5.0 i radi na x16 (PCIEX16)
PCIEX16 utor može podržati samo grafičku karticu ili NVMe SSD. Ako će se ugraditi samo jedna grafička kartica, obavezno je ugradite u PCIEX16 utor.
Čipset:
- 1 x PCI Express x16 utor, podržava PCIe 4.0 i radi na x4 (PCIEX4)
- 1 x PCI Express x16 utor, podržava PCIe 3.0 i radi na x1 (PCIEX1_4)
- 2 x PCI Express x1 utora, podržavaju PCIe 3.0 i rade na x1 (PCIEX1_2, PCIEX1_3)
MREŽNA KARTICA : Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps) + Wi-Fi 6E + BLUETOOTH 5.3
Intel Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, podržava frekvencijske pojaseve nosača 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podrška za 11ax 160MHz bežični standard
ZVUČNA KARTICA : Realtek High Definition Audio Audio CODEC
UNUTARNJE VEZE
1 x 24-pinski ATX glavni priključak za napajanje 2
x 8-pinski ATX 12V priključci za napajanje
1 x priključak za ventilator CPU-a
1 x priključak za ventilator CPU-a/pumpu za vodeno hlađenje
3 x priključci za ventilator sustava
1 x priključak za ventilator sustava/pumpu za vodeno hlađenje
2 x priključci za adresabilne LED trake
3 x M.2 Socket 3 konektora
4 x SATA 6Gb/s konektori
1 x priključak za prednju ploču
1 x priključak za audio priključak na prednjoj ploči
1 x S/PDIF Out priključak
1 x USB Type-C priključak, s podrškom za USB 3.2 Gen 1
1 x USB 3.2 Gen 1 priključak
2 x USB 2.0/1.1 priključci
2 x Thunderbolt priključci za dodatnu karticu
1 x priključak za Trusted Platform Module (samo za modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x tipka za resetiranje
1 x tipka Q-Flash Plus
1 x kratkospojnik za resetiranje
1 x kratkospojnik za brisanje CMOS-

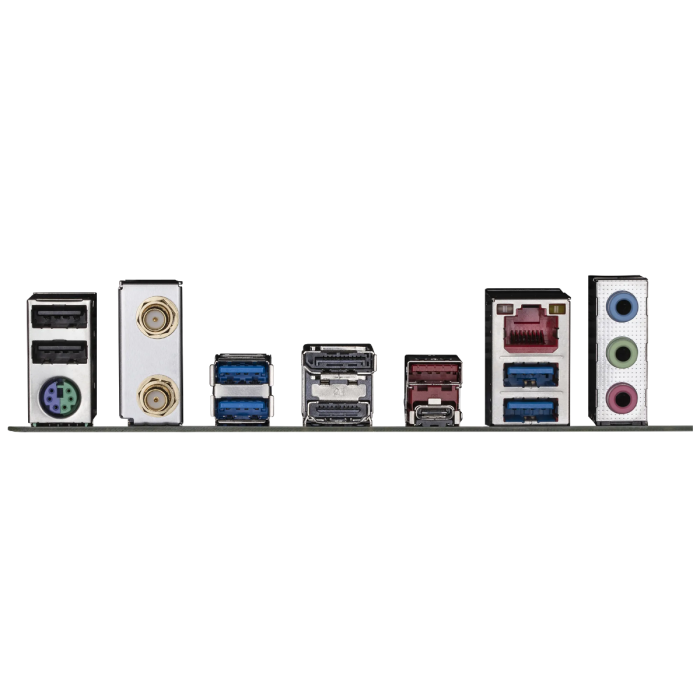

a VANJSKI PRIKLJUČCI :
1 x PS/2 priključak za tipkovnicu/miš
1 x USB Type-C priključak, s podrškom za USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A priključak (crveni)
4 x USB 3.2 Gen 1 priključaka
2 x USB 2.0/1.1 priključaka
2 x SMA antenski konektori (2T2R)
1 x HDMI priključak
1 x DisplayPort
1 x RJ-45 priključak
3 x audio priključci
DODATNO :
iTE I/O kontroler čip
H/W nadzor
Detekcija napona
Detekcija temperature
Detekcija brzine ventilatora Detekcija
protoka vodenog hlađenja
Upozorenje na kvar ventilatora
Kontrola brzine ventilatora
BIOS
1 x 256 Mbit flash
Korištenje licenciranog AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke
Podrška za GIGABYTE Control Center (GCC)
Podrška za Q-Flash
Podrška za Q-Flash Plus
Podrška za Smart Backup
Priloženi softver
Norton Internet Security (OEM verzija)
Softver za upravljanje LAN propusnošću
